TPE包膠就是與其他材料粘結(jié)。注塑機(jī)一般分為兩種注塑成型方法，一般采用注塑機(jī)或涂布機(jī)兩種。TPE包裝塑料成型制品，一般都是一些拉手、拉手產(chǎn)品。該產(chǎn)品具有特殊的熱把手和塑料把手。但在加工過程中，經(jīng)常會出現(xiàn)脫皮、脫層、附著力差等問題。

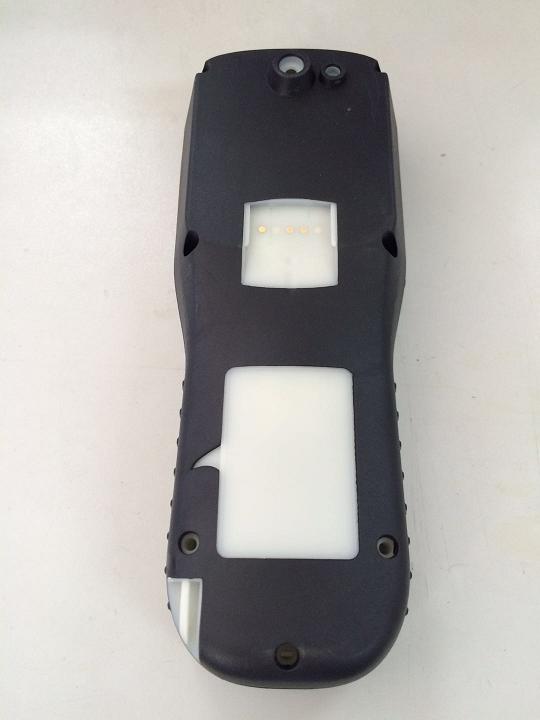

一、TPE包膠ABS開裂，附著力差？

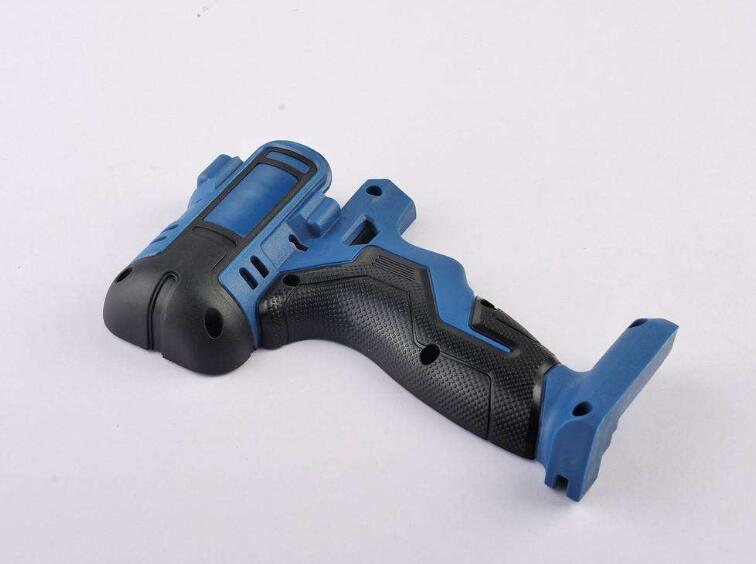

電動工具箱粘合劑

TPE包膠ABS技術(shù)相對成熟，但有些產(chǎn)品經(jīng)常遇到客戶咨詢，如TPE包膠ABS附著力不夠或開裂等。筆者認(rèn)為，造成這些問題的主要原因有兩個：

1）軟橡膠材料的問題
1、材料質(zhì)量差和物理性能（如拉伸性能和抗撕裂性能）不足，導(dǎo)致TPE包膠ABS產(chǎn)品在使用中開裂。作為解決方案，應(yīng)選擇具有良好物理性能的熱塑性彈性體。
2、軟橡膠材料抗老化能力不足。如果長時間在室外使用，會老化開裂。作為解決方案，TPE包裝橡膠供應(yīng)商可以提高耐老化性。

2） 成型工藝問題
TPE材料與ABS軟硬材料粘結(jié)不牢，TPE從ABS產(chǎn)品表面脫落或開裂。
1、可能是由于成形過程中的應(yīng)力引起的應(yīng)力開裂（裂紋）。這種裂紋會在產(chǎn)品成型后數(shù)小時或數(shù)天內(nèi)出現(xiàn)。作為解決方案，應(yīng)加強(qiáng)冷卻和保壓。
2、tpe二次成型時注射溫度較低，影響了與ABS的粘接效果。建議適當(dāng)提高注射溫度。
以上只是TPE包膠ABS產(chǎn)品開裂和附著力差的可能原因和分析。根據(jù)實際情況，如果用戶能根據(jù)作者的分析判斷最佳，如果不能，則向原材料供應(yīng)商提供問題樣本，以便根據(jù)癥狀分析癥結(jié)，然后給出解決方案。除了TPE包膠的ABS開裂。
二、為什么熱塑性彈性體會破裂？
TPE塑料包膠PC為什么會破裂”來源于一個好的搜索引擎用戶對問題搜索的要求。本文有不同的理解。熱塑性彈性體零件涂層是否破損。在我看來，用戶的問題應(yīng)該是指個人電腦產(chǎn)品的裂縫。
1、PC件的裂口
聚碳酸酯（PC）的開裂是很常見的。PC零件容易產(chǎn)生裂紋，這主要是由內(nèi)應(yīng)力引起的。PC材料在模塑過程中發(fā)生了強(qiáng)制分子取向。然而，由于成型冷卻后苯環(huán)結(jié)構(gòu)的柔韌性較差，分子的重取向非常困難。因此，在PC零件的成型過程中，如果模具溫度設(shè)定過低，冷卻和保溫時間不夠，分子不能完全放松和重新定向，成型產(chǎn)品會產(chǎn)生內(nèi)應(yīng)力。當(dāng)內(nèi)應(yīng)力達(dá)到一定程度（大于開裂應(yīng)力）時，PC零件就會開裂。
在注塑過程中使用TPE（TPE）包料時，當(dāng)TPE包膠厚度較大時，用TPE涂料覆蓋PC的二次塑料件，所以當(dāng)TPE包膠厚度較大時，塑料件的二次塑料件采用TPE涂料。TPE包膠的收縮會加劇內(nèi)應(yīng)力效應(yīng)，從而導(dǎo)致PC零件開裂。

解決方案：PC零件成型時，模具溫度應(yīng)盡可能高，保溫時間和冷卻時間應(yīng)適當(dāng)延長，內(nèi)應(yīng)力應(yīng)盡量減小或消除。

2、TPE包膠開裂
TPE包膠PC，TPE包膠斷裂（裂紋），這種情況通常發(fā)生在涂層成型后一段時間后。熱塑性彈性體的開裂主要是由熱塑性彈性體材料的老化開裂引起的。
解決辦法是采用耐老化性能優(yōu)異的TPE產(chǎn)品品牌，提高材料的抗老化開裂能力
